Tb6612fng Step Ve Dc Motor Sürücü

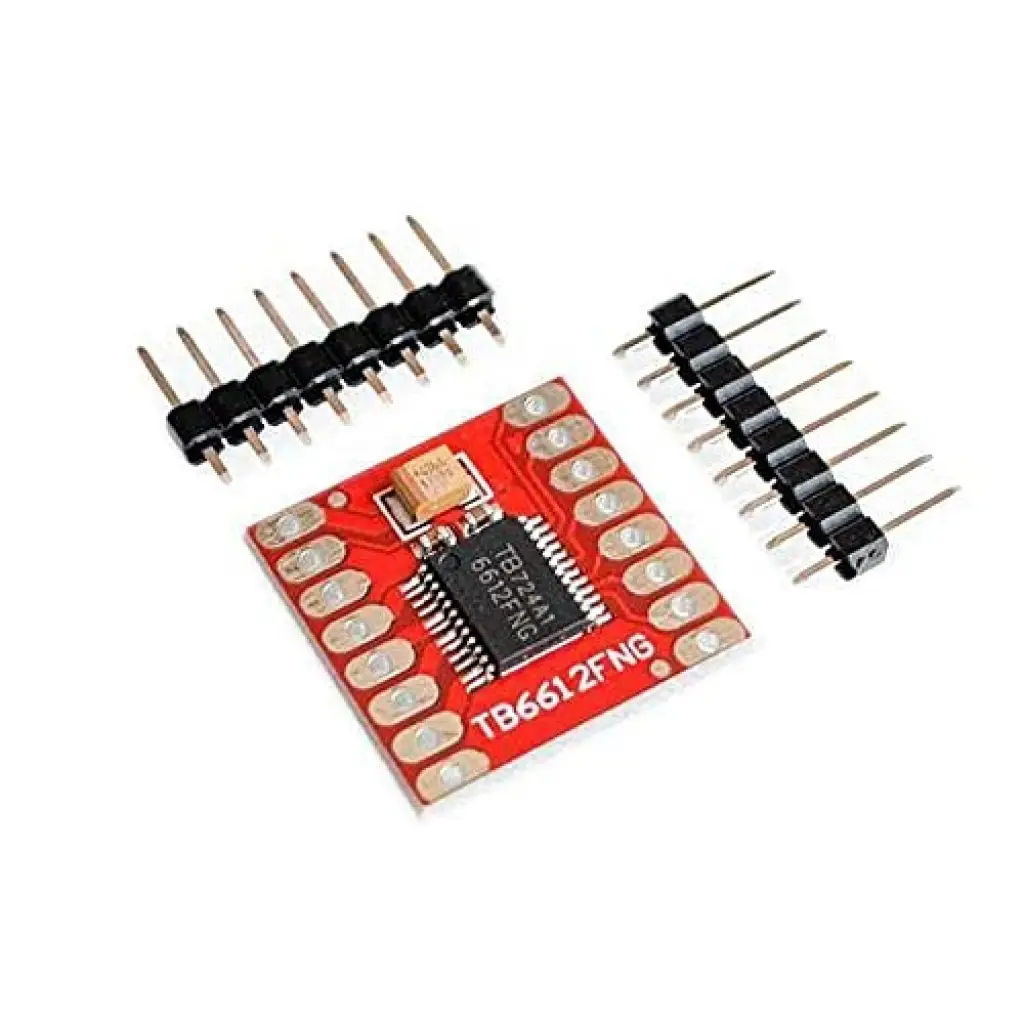

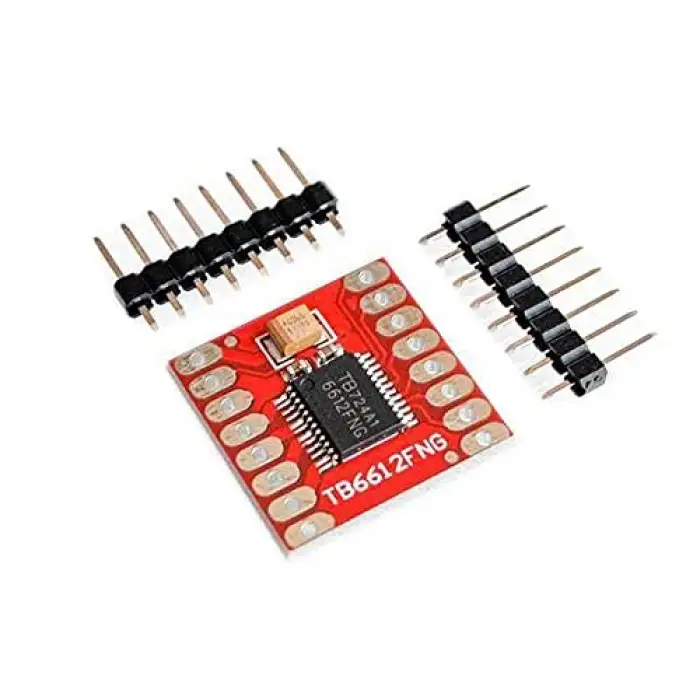

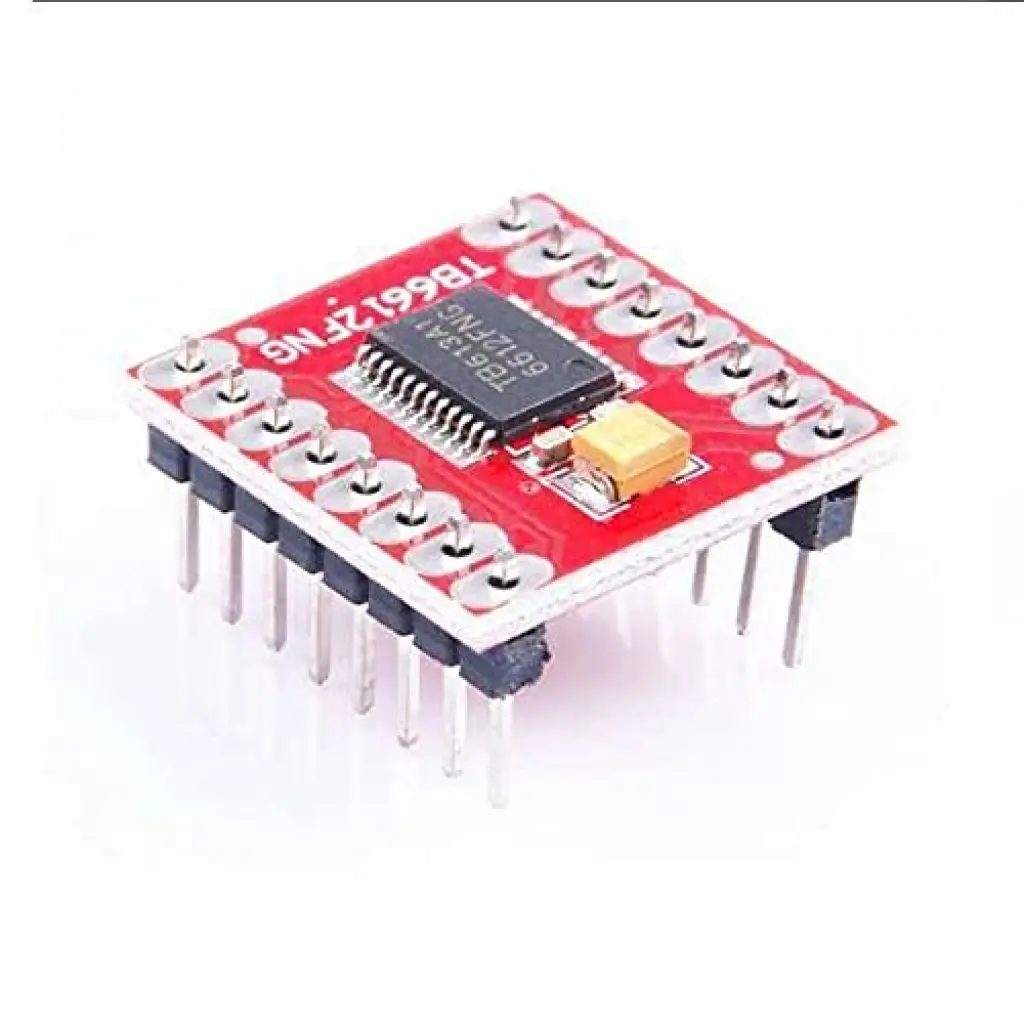

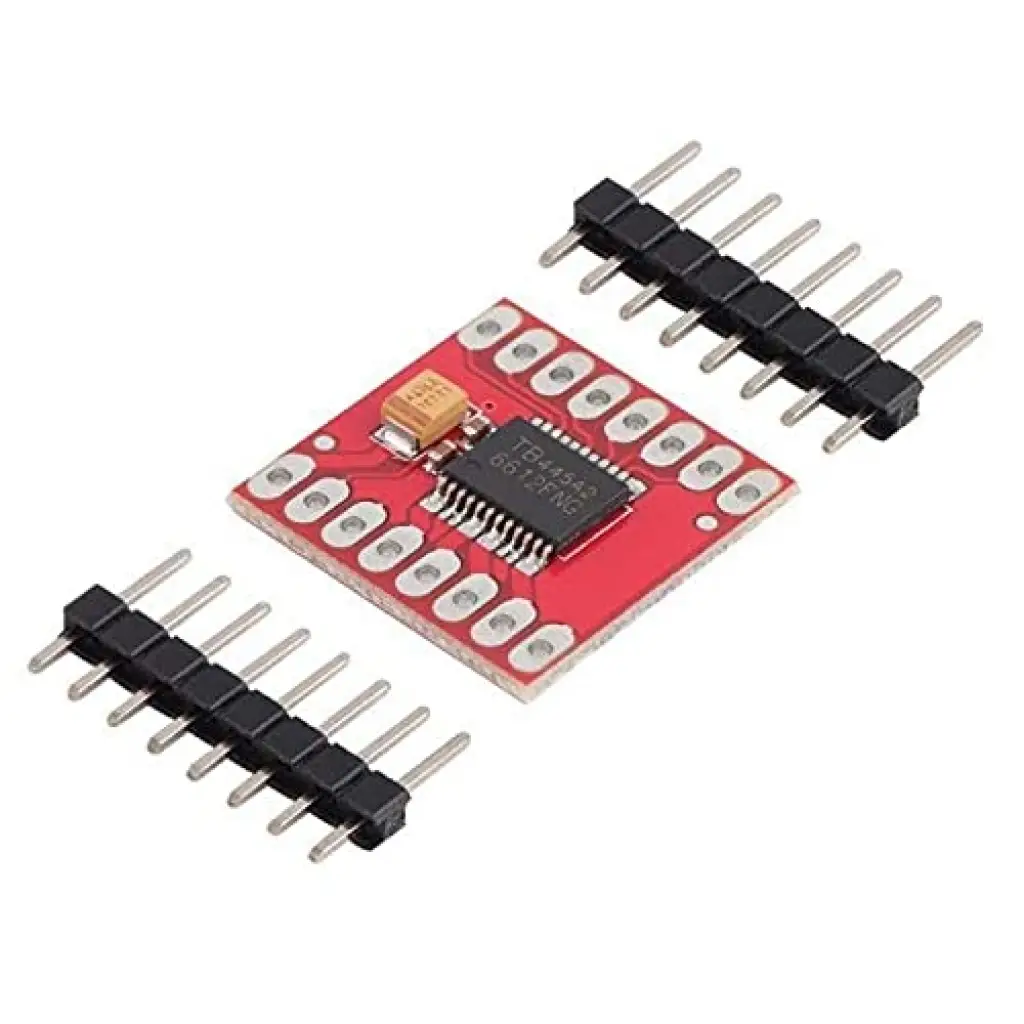

marka: robotistan TB6612FNG çift DC / step motor sürücü modülüTB6612FNG motor sürücü 2 adede kadar DC motor veya 1 adet step motoru sürekli olarak 1.2A (anlık 3.2A) akım ile sürebilmektedir. 2 adet giriş pini (IN1 ve IN2) kullanılarak motor 4 farklı modda kullanılabilir: saat yönü/saat yönü tersi dönüş, kısa fren ve durma. A ve B motor çıkışları ayrı olarak 100kHz frekansa kadar PWM sinyali ile kontrol edilebilmektedir. STBY pini lojik 1 seviyesine çekilerek motorların uyku (standby) moduna alınabilir. Lojik besleme gerilimi (VCC) 2.7-5.5VDC arasında kullanılabilir. Motor besleme gerilimi ise maksimum 15VDC olarak verilebilir. Kanal başına 1.2A sürekli, 3.2A anlık akım sağlayabilmektedir. Kartın bağlantıları 0.1 (2.54mm) standart header bağlantıları şeklinde verilmiştir. Ürün içeriği: TB6612FNG motor sürücü kartı Erkek header bağlantıları TB6612FNG Teknik Özellikleri: Giriş gerilimi: 15VDC motor, 2.7-5.5V Vcc Çıkış akımı: 1.2A sürekli/ 3.2A anlık Standby özelliği ile güç tasarrufu CW/CCW/kısa fren/motor durdurma kontrol modları Dahili aşırı sıcaklık ve düşük gerilim koruma özellikleri 0.1 (2.54mm) bağlantı pinleri Besleme hatlarında filtre kapasitörleri Boyular: 2x2cm (yaklaşık) Dokümanlar ve Faydalı Linkler: Datasheet Arduino ile kullanım örneği
